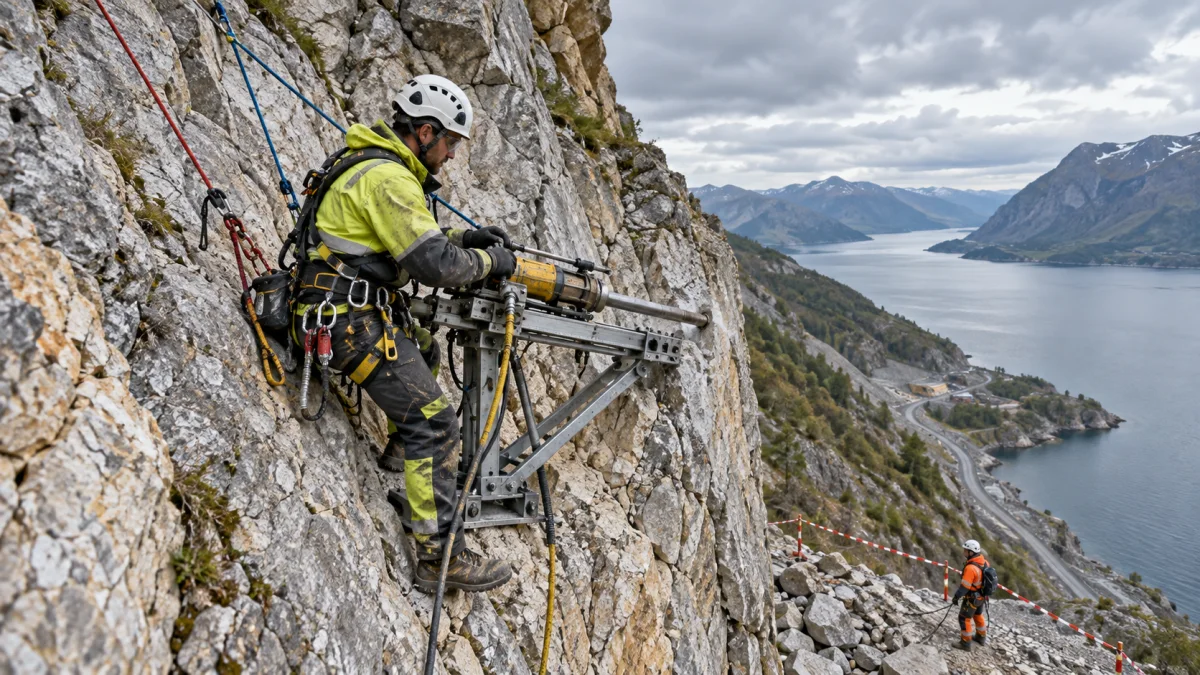

İple Erişimli Jeoteknik Sondaj ve Kaya Ankraj Uygulaması

İple erişimli jeoteknik sondaj hangi durumda seçilir?

Jeoteknik sondajda ipli erişim, makine veya platformun yanaşamadığı dik kaya yüzeylerine ulaşmayı sağlar; ankraj tasarımının yerini tutmaz. Yüzey geometrisi, kaya kütlesi, makine tepkisi, çalışma süresi ve kurtarma olanağı birlikte değerlendirilir. Uygunluk bu bilgilerle belirlenir. Her yamaç için otomatik çözüm değildir.

Yol kotundan dar bir şev, tünel ağzı, tesis arkası ya da su kenarındaki kaya yüzeyi ekipman yaklaşımını kısıtlayabilir. Saha keşfinde yalnızca teknisyenin ulaşacağı nokta değil, delgi düzeneğinin taşınacağı güzergâh da görülür. Matkap, tij, hortum, enjeksiyon malzemesi ve ölçüm ekipmanı aynı erişim sorununu yaratmaz. Çalışma platformu kurulacaksa yaklaşım alanı ve ekipman taşıma kapasitesi ayrıca değerlendirilir.

Kutup Grup’un jeoteknik uygulamalar sayfasında ankraj sistemleri ve iple erişimle ilgili hizmet başlıkları yer alır. Sayfadaki hizmet tanımı, belirli bir saha için tasarım veya kabul ölçütü anlamına gelmez. Jeoteknik uygulamalar kapsamı, iş tanımını görüşmeye başlamak için kullanılabilir; teknik çözüm proje verisine göre belirlenmelidir.

Eğer küçük ve sınırlı bir çalışma alanında ekipmanın güvenli kurulumu mümkünse taşınabilir delgi düzeneği değerlendirilebilir; ancak makine tepkisi, ankraj noktaları veya kurtarma koşulları doğrulanamıyorsa farklı erişim yöntemi ya da tasarım revizyonu gerekir. Kolay erişim, doğru delgi açısı demek değildir. Her iki karar ayrı kayda alınır.

Kaya ankrajı yükü nasıl aktarır?

Kaya ankrajı, çelik tendonun bir bölümünü kaya içinde enjeksiyonla bağlayarak tasarım kuvvetini zemine veya kaya kütlesine aktarır. Gergili ankraj, öngerme ile etkinleşir; pasif bulon veya dowel ise hareket başladığında direnç geliştirir. Bu sistemlerin işlevi, serbest boyu, bağ boyu ve kabul kontrolleri aynı değildir. Proje, beklenen hareket biçimini ve ankrajın rolünü açıkça tanımlar.

Ankrajın yüzey plakası, somun veya başlık takımı yükü kaya yüzeyine aktarır. Bağ bölgesinin uzunluğu ve konumu, tendonun çapı, enjeksiyon yöntemi ve kaya süreksizlikleri birlikte değerlendirilir. Delgi deliği sağlam kayada devam ediyor gibi görünse bile çatlak, boşluk veya su girişi bağ davranışını değiştirebilir. Bu nedenle yüzey gözlemi, delgi sırasında alınan kuyu kaydının yerine geçmez.

FHWA’nın kaya şevi tasarım yayını, gergili kaya bulonlarında delgi, bağ boyunun enjeksiyonu, çelik tendonun yerleştirilmesi, germe ve serbest boyun doldurulması gibi adımları ayrı anlatır. Aynı kaynak pasif dowel ile gergili ankrajın davranışını da ayırır. FHWA kaya ankrajı teknik açıklaması genel teknik başvurudur; Türkiye’deki proje şartnamesinin yerini almaz.

İple erişim hattı ise çalışanı iş konumunda tutar ve erişim sisteminin tasarlanmış yüklerini taşır. Kaya ankrajı tasarım yüküyle ipli erişim ankrajı yükü aynı kabul edilemez. Bir donanımın yakın konumda bulunması, iki sistemin birlikte kullanılabileceği anlamına gelmez. Ayrı yük yolu, ayrı uygunluk ve net bir saha sorumluluğu gerekir.

İple erişimli jeoteknik sondaj öncesi hangi veriler gerekir?

İple erişimli jeoteknik sondaj başlamadan önce proje çizimi, ankraj koordinatı, delgi yönü, hedef derinlik ve kabul yöntemi aynı revizyon üzerinden teyit edilir. Saha ekibinin bilmesi gereken nokta yalnızca “nerede delik açılacağı” değildir. Her deliğin hangi tasarım elemanına karşılık geldiği, hangi durumda işi durduracağı ve sapmanın kime bildirileceği de belirlenmelidir.

Jeolojik yüzey gözlemi kaya türü, ayrışma, eklem yönü, blok sınırları, su izi ve daha önceki müdahaleleri kapsar. Yüzey haritası, sondajdan önce riskli blokları ve olası çalışma engellerini işaretleyebilir. Projede ek sondaj veya deney deliği varsa bunların amacı ana ankraj delgisiyle karıştırılmamalıdır. Kuyu logu, her delginin gerçek gözlemini ayrı tutar.

Saha dosyasında mevcut topoğrafya, erişim kısıtları, yer altı veya yüzey tesisleri, trafik ve yaya güzergâhı, hava etkisi ve malzeme indirme noktası gösterilir. Çalışma alanının altındaki yol veya üretim hattı düşen parça riski açısından değerlendirilir. İple erişim planlama yazısı, saha risk değerlendirmesinin rolünü daha genel açıdan açıklar.

Eğer kaya yüzeyi süreksizlikleri ve su koşulları proje varsayımlarını karşılıyorsa onaylı delgi planıyla ilerlenebilir; ancak zayıf zon, boşluk, beklenmeyen su veya belirgin farklı kaya birimi görülürse ilerleme durur ve teknik sorumluya kayıt iletilir. Operatörün sahadaki gözlemi tasarım kararına dönüşmeden yeni derinlik veya yön verilmemelidir.

İple erişimli jeoteknik sondaj ve erişim sistemi nasıl planlanır?

İple erişimli jeoteknik sondaj planı, çalışma iplerini, delgi makinesini, malzeme hareketini ve kurtarma düzenini ayrı sistemler olarak gösterir. Ana ve yedek hatlar, kenar koruması ve uygun ankraj noktaları saha risk değerlendirmesine göre seçilir. Delgi donanımını kaya yüzeyine bastıran reaksiyon kuvveti için ayrıca mekanik konumlandırma gerekir. Çalışan ipleri bu kuvvetin taşıyıcısı kabul edilmez.

Tij ekleme ve sökme adımları, makinenin salınımı ve operatörün el pozisyonu çalışma pozisyonunu değiştirir. Delgi düzeneğinin çalışma platformu veya reaksiyon çerçevesi iplerden bağımsız, tasarıma uygun kurulur. Hortumların iplerle çaprazlanması, keskin kaya kenarına sürtünmesi veya kontrolsüz gevşemesi ekipmanı ve çalışanı etkileyebilir. Her takım parçasının bağlantı yöntemi, alt bölgedeki düşen cisim kontrolü ve yedek parça taşıma planı işe başlamadan konuşulur.

IRATA’nın güncel kurtarma planlama eki, kurtarma hazırlığını sahaya gelişten malzemenin çalışma alanına taşınmasına ve acil servislerle iletişime kadar ele alır. IRATA Annex R kurtarma planlama eki, burada bir mevzuat metni olarak değil, operasyonel planlama kaynağı olarak kullanılır.

İş alanı altındaki kişiler ve araçlar için dışlama bölgesi belirlenir. Alanın fiziksel olarak kapatılamadığı noktada iş sırası ve iletişim yöntemi yeniden tasarlanır. Hava koşulları, görüş, rüzgâr, yağış ve kaya yüzeyinin ıslaklığı karar sınırlarını etkileyebilir. Saha için ayrı bir kurtarma desteği planlanıyorsa görev ve iletişim koşulları stand-by rescue kapsamıyla birlikte netleştirilir.

İple erişimli jeoteknik sondajda delgi ve kuyu kaydı

İple erişimli jeoteknik sondaj sırasında her delik, proje kodu ve koordinatla tanımlanır; başlangıç noktası, yönü, tasarım derinliği ve gerçek derinlik aynı forma yazılır. Delgi çapı, kullanılan tij ve gözlenen malzeme de kayıt alanlarıdır. Birden fazla delik aynı sırada görünse bile numara verilmeden ilerlemek sonradan ankraj ve kuyu kayıtlarının eşleştirilmesini zorlaştırır.

Delgi başlamadan önce makine ve reaksiyon düzeneği kontrol edilir; tasarımda belirtilen açı ve yön için fiziksel referans oluşturulur. Uygulama sırasında kırıntı çıkışı, tork değişimi, ilerleme hızı, ani boşalma, su girişi ve kesinti noktaları not edilir. Bunlar tek başına kaya dayanımı ölçümü değildir. Saha gözlemi, mühendislik yorumuna girdi sağlar; laboratuvar sonucu gibi sunulmamalıdır.

Delgi kırıntısı veya kuyu temizleme suyu yol kenarına, drenaja ya da doğal akışa bırakılmamalıdır. Toplama tekniği zemin, su yönetimi ve çevre koşullarına uygun seçilir. Delgi tamamlandığında kuyu temizliği ankraj tipine ve onaylı yönteme göre yapılır. Kuyu içindeki gevşek malzeme tendon yerleşimini ve enjeksiyon temasını etkileyebilir; temizlik sonucu kontrol edilmeden bir sonraki adıma geçmek kayıt zincirini koparır.

Kuyu logunda tasarımla farklılaşan her durum fotoğraf veya ölçü notuyla ilişkilendirilir. Beklenenden kısa ilerleme, kaya kaybı ya da delginin kapanması halinde ekip deliği zorlayarak derinleştirmez. Tasarım sorumlusu sapmanın etkisini değerlendirir. Tarih, operatör, kullanılan makine, başlangıç-bitiş saati ve duruş nedeni de kayıt dosyasına eklenebilir.

• Her deliğe benzersiz bir kimlik verin ve tasarım revizyonunu yazın.
• Delgi çapını, açısını, gerçek uzunluğu ve gözlenen jeolojiyi kaydedin.
• Su, kırıntı, kayıp, duruş ve kuyu temizliği gözlemlerini tarihleyin.
• Tasarım dışı bulguda işi durdurup teknik karar için kayıt gönderin.

Enjeksiyon ve kaya ankraj montajı nasıl kontrol edilir?

Kaya ankrajı montajında tendonun tanımı, bağ boyu, serbest boyu, korozyon koruması ve başlık bileşenleri onaylı çizimle karşılaştırılır. Çimento esaslı enjeksiyonun su/bağlayıcı oranı, karıştırma yöntemi, uygulama basıncı veya sıra düzeni proje şartnamesine göre izlenir. Farklı ankraj tipleri için tek bir saha reçetesi verilemez. Malzeme partisi ve karışım saati kayıt altında olmalıdır.

Kuyu temizliği ardından tendon, öngörülen merkezleme parçalarıyla yerleştirilir; donatı deliğe zorlanmaz veya proje dışı kesilmez. Enjeksiyon yöntemi alt uçtan yukarı dolum, kılıf veya aşamalı işlem gerektirebilir. Hangi yöntemin kullanılacağı sistem ve tasarım dokümanında tarif edilir. Yüzeyde geri dönüş görülmesi tek başına bağ boyunun tam dolduğunu kanıtlamaz; hacim ve işlem adımları karşılaştırılır.

Gergili ankrajda germe ekipmanı ve ölçüm düzeneği uygun kalibrasyon ve test planına göre kullanılır. Germe yükü, bekleme, uzama ve kabul sınırları tasarım dokümanından alınır; makale içinde genel bir değer önerilemez. Pasif ankrajda germe adımı bulunmayabilir. EN 1537, enjeksiyonlu ve gerilerek test edilen zemin ankrajlarının uygulama alanını tarif eder; SIS standard kapsamı güncel proje şartnamesiyle birlikte okunmalıdır.

Germe testi ancak tasarımda tanımlanan yöntem ve kabul ölçütleriyle yürütülür. Sonuçlar cihaz kimliği ve yükleme adımlarıyla aynı ankraj koduna bağlanır.

Enjeksiyon miktarı tasarım hacminden belirgin biçimde saparsa ekip kaydı saklar ve nedenini inceler. Kaçak, ani tüketim, geri akış veya kuyu basıncı sorunu farklı jeolojik koşula işaret edebilir. Uygulama ekibi gözlemi kaydeder; tasarımcı yeni enjeksiyon turu veya başka işlem gerekip gerekmediğine karar verir. Görünür başlığın temiz olması, yeraltındaki bağ bölgesinin kabul edildiğini tek başına göstermez.

Kaya ankrajı, bulon ve halatlı ankraj nasıl ayrılır?

Kaya ankrajı, kaya bulonu ve halatlı ankraj ifadeleri sahada bazen birbirinin yerine kullanılsa da elemanın biçimi, yükleme biçimi ve tasarım görevi farklı olabilir. Gergili tendon, pasif çubuk bulon veya halatlı sistem için aynı delik çapı, bağ boyu ve kabul testi varsayılamaz. Malzeme adı tek başına çözüm tanımlamaz. Proje çizimi, teknik şartname ve ürün dokümanı birlikte okunmalıdır.

Gergili ankrajda serbest boy ve bağ boyu farklı işlev taşır; germe işlemi projede verilen sıraya göre yapılır. Pasif kaya bulonu ise ilk anda öngerme taşımaz ve kaya kütlesindeki hareketle devreye girer. Halatlı ankraj esnek çelik halat kullanabilir; bağlantı başlığı ve enjeksiyon düzeni ürün sistemine özgüdür. Bu tür ayrımlar tasarım hesabına, uygulama ekipmanına ve izlenecek kayda yansır.

Aşağıdaki tablo kavramların genel farkını gösterir. Seçim önerisi değildir ve bir kaya kütlesine uygun sistemi tek başına belirlemez. Tasarımcı; süreksizlik yönleri, potansiyel blok hareketi, çevresel etkiler, korozyon koşulları, erişim ve kontrol olanağını değerlendirir. İmalat ekibi ise onaylanan sistemi teslim alıp proje dışı eşdeğerlik kararı vermeden uygular.

Eğer projede belirli bir hareket yüzeyini sıkıştırma ve yükü ölçerek verme hedefleniyorsa gergili ankraj incelenebilir; ancak kaya bloğunun hareket sonrasında kesme direnciyle tutulması amaçlanıyorsa pasif bulon veya dowel tasarımcı tarafından değerlendirilebilir. Tercih, sahadaki alışkanlığa veya malzeme stokuna göre yapılmaz. Teknik şartname bu kararı görünür kılar.

İple erişimli jeoteknik sondaj metrajı ve örnek hesap

İple erişimli jeoteknik sondaj metrajı, delik adedi ile her deliğin tasarım uzunluğunu ayrı çarpar; toplam metre değeri ekipman sayısı veya ankraj kapasitesi değildir. Örnek olarak varsayımsal bir çizimde altı delik ve her biri için sekiz metre hedef uzunluk verilsin. Ön metraj 6 × 8 = 48 metre delgi olur. Bu sayı saha gerçekleşmesi değil, teklif ve lojistik planı için ilk hesap girdisidir.

Gerçek uzunluklar 7,6; 8,0; 8,2; 7,9; 8,1 ve 8,0 metre ölçülürse gerçekleşen toplam 47,8 metre eder. Delgi metresi, tendon kesim boyuna doğrudan eşit değildir. Tendonun başlık payı, bağ boyu, serbest boyu, ek parça ve sistemin ürün ölçüsü ayrıca hesaplanır. Enjeksiyon tüketimi ise delik hacmi ve kaya içindeki kayıp yollarına bağlıdır; sabit katsayı uydurulmamalıdır.

Metraj sayfası her deliğe kimlik, çap, açı, tasarım uzunluğu, gerçekleşen uzunluk, delgi süresi ve sapma notu verir. Örnek 48 metreyi günlük üretim veya süre garantisi gibi sunmak doğru olmaz. Kaya sertliği, kırıklı zon, ekipmanın taşınması, tij ekleme, kuyu temizliği, enjeksiyon bekleme süresi ve hava koşulu takvimi değiştirebilir. İş kalemi tarifinde hangi duruşların dahil olduğu belirtilmelidir.

2026 tarihli bir keşif veya bütçe karşılaştırmasında fiyat yerine kapsam eşitliği ilk kontrol olmalıdır. Bir teklif delgi, ankraj çeliği, enjeksiyon, test, erişim ve saha kapatmayı içerirken diğeri yalnızca delgi metresini kapsıyorsa toplamları kıyaslanamaz. Fiyatlar sahaya, tasarıma ve tedarik koşullarına göre teklif tarihinde doğrulanır. Yayın içinde güncel piyasa bedeli veya garanti edilmiş iş günü verilmez.

Jeoteknik sondaj uygulamasında darboğazlar ve güvenlik riskleri

İple erişimli jeoteknik sondajda gecikmeler çoğu zaman delginin kendisinden önce başlar. Onaysız çizim, eksik ankraj kimliği, saha ölçüsünün tasarımla uyuşmaması veya malzemenin çalışma noktasına taşınamaması işi durdurur. Hazırlık görüşmesinde her kısıt için sorumlu ve kapanış adımı belirlenirse ekip, kayıp zamanı tasarım değişikliği sanmaz. Belirsizliği erken görünür kılmak üretim baskısını azaltır.

Birinci yaygın hata, delgi makinesini erişim iplerine asarak reaksiyon kuvveti taşımaya çalışmaktır. Çözüm, üretici ve tasarım şartlarını karşılayan ayrı destekleme düzeni kurup bağlantıların görevini netleştirmektir. İkinci hata, tij veya anahtarı aletsiz bırakmaktır. Her parçaya ikincil tutma veya kontrollü indirme yöntemi seçilir; alt bölge düşen cisimlerden korunur.

Üçüncü hata, delgi sırasında su ya da kaya kaybını kaydetmeden devam etmektir. Bu bulgular durdurma ve teknik inceleme tetikleyicisi olarak tanımlanır. Dördüncü hata, dışlama alanını yalnızca ilk delik için kurup çalışma ilerledikçe güncellememektir. İş alanı, makine yönü ve malzeme hareketi değiştikçe alan sınırı ve çevreyle iletişim de yenilenir.

Eğer ekipman yaklaşımı güvenli reaksiyon ve kurtarma düzenini koruyorsa ipli erişim seçeneklerden biri olabilir; ancak erişim noktasına malzeme taşıma veya kuyu temizliği kontrol altında tutulamıyorsa sepetli platform, vinçli düzenek ya da başka bir yöntem değerlendirilmelidir. Erişim yöntemi teknik işin başarısını tek başına belirlemez. Her alternatif aynı görev ve risk ölçütleriyle karşılaştırılır.

Kabul, test ve bakım nasıl planlanır?

Kaya ankrajı kabulü, montaj fotoğrafı veya tamamlandı işaretiyle sınırlanmaz. Tasarıma göre delgi kayıtları, tendon kimliği, enjeksiyon formu, malzeme belgeleri, germe veya test sonuçları ve sapma onayları dosyada eşleşir. Test edilecek ankraj sayısı, yük aşamaları ve sınırlar ilgili tasarım, standart ve şartnameden alınır. Genel bir web yazısı proje için test yükü belirleyemez.

EN 1537, gerilen ve test edilen enjeksiyonlu ankrajların uygulama çerçevesini açıklar; ankraj test yöntemi için EN ISO 22477-5 kapsamı da kaynaklarda tanımlanır. SIS açıklaması, test standardının yükleme ve ölçüm yöntemlerini tarif ettiğini, kabul limitlerinin ilgili tasarım dokümanına bağlı kaldığını belirtir. EN ISO 22477-5 test kapsamı bu nedenle tasarım değerlerinin yerine geçmez.

Kabul dosyasının asgari düzeni, her ankraj kodunu çizimdeki konumla eşleştirir ve hangi kayıtların eksik olduğunu gösterir. Revizyon tarihi, kontrolü yapan kişi, cihaz bilgisi ve açık sapmalar da yer alabilir. İmalat tamamlandıktan sonra işverenin bakım planı; başlık, plaka, çevre kaya, korozyon koruması ve drenaj koşullarını hangi aralık ve yöntemle izleyeceğini projeye göre tarif eder.

Bakım kontrolü, ankrajın iç kapasitesini görsel olarak doğrulamaz; belirtileri erken fark etmeye yarar. Gevşek başlık, pas, plaka çevresinde kaya aşınması, yeni çatlak, su çıkışı veya yüzeyde hareket fark edilirse saha güvenliği korunur ve teknik sorumluya bildirilir. Yamaç stabilizasyonu yazısı, ankrajların koruma sistemleriyle nasıl ilişkilendiğini ayrı bir kapsamda ele alır.

Uygulama kontrol listesi

Bu kısa kontrol, saha verisi ile model varsayımlarının karar dosyasında izlenebilir kalmasına yardım eder. Her madde için kayıt tarihi, sorumlu doküman ve varsa kapsam sınırı belirtilir; eksik bilgi tamamlanmış gibi işaretlenmez.

• □ Onaylı çizim revizyonu, ankraj kodu ve koordinat eşleşiyor.
• □ Erişim ankrajı ve jeoteknik tendonun görevleri ayrılmış.
• □ Delgi, kuyu temizliği ve enjeksiyon kayıtları tamamlanmış.
• □ Gerekli test, sapma onayı ve teslim belgeleri dosyada.

Sıkça sorulan sorular

Kaynaklar ve ileri okuma

Aşağıdaki kaynaklar yamaç stabilizasyonu yöntemleri, ürün kapsamı ve kaya düşmesi değerlendirmesi için teknik başvuru sunar. Bu belgeler belirli bir saha hakkında ölçüm veya tasarım sonucu sağlamaz. Uygulama kararları yerel veriler, proje koşulları ve yetkin mühendislik incelemesiyle doğrulanmalıdır.

• FHWA — Context Sensitive Rock Slope Design Solutions, Reinforcement Systems
• IRATA — ICOP Annex R: Rescue and Evacuation Planning
• SIS — SS-EN 1537:2013, Ground Anchors
• SIS — SS-EN ISO 22477-5:2018, Testing of Grouted Anchors
