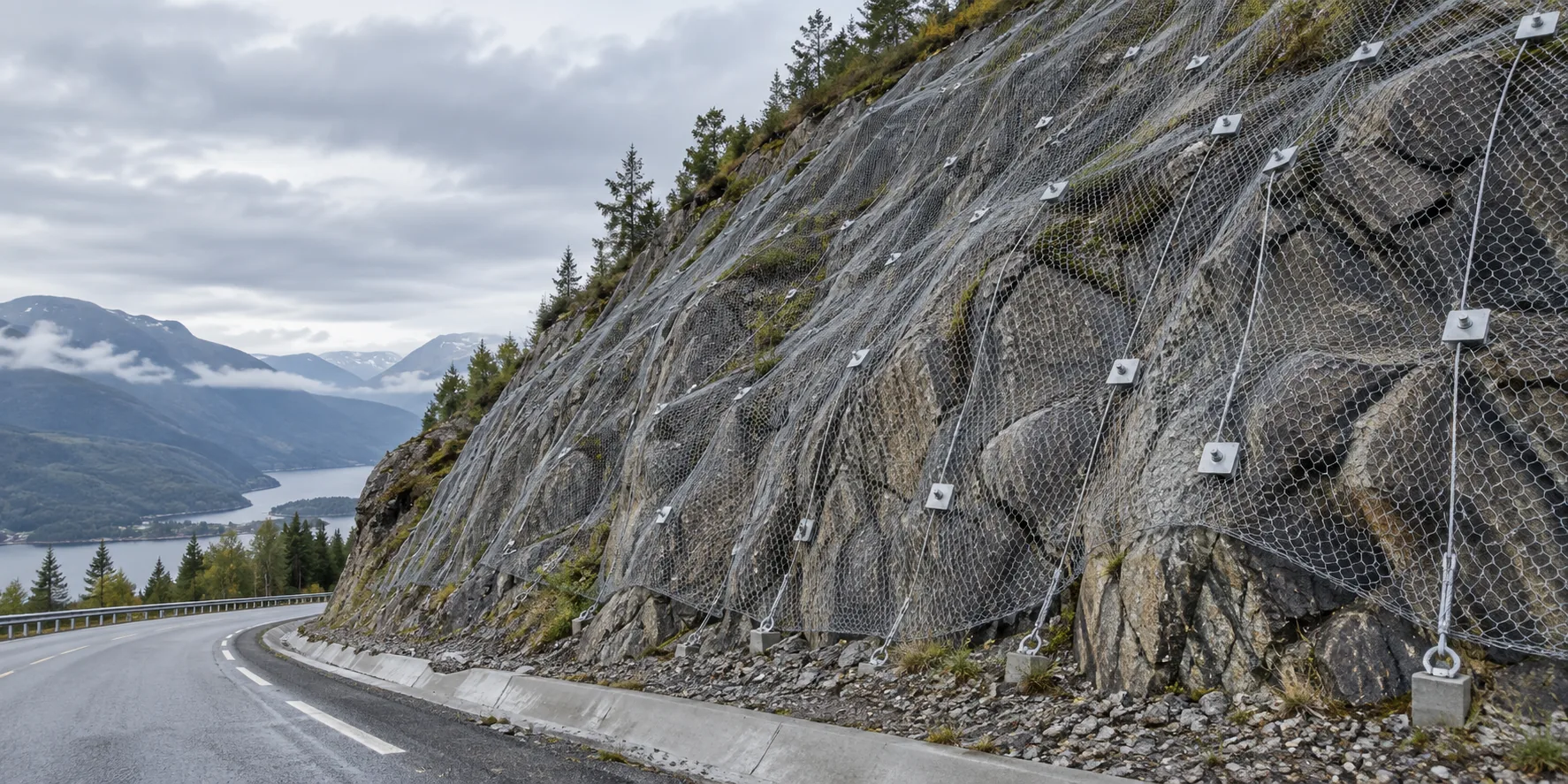

Şev Örtüleme ve Yamaç Stabilizasyonu Nasıl Planlanır?

Şev örtüleme hangi problemi çözmeye çalışır?

Şev örtüleme, yamaç veya kaya yüzeyinde bulunan gevşek malzemenin aşağı doğru hareketini sınırlamak, yüzeye yakın blokları kontrol etmek veya malzemenin belirli bir güzergâhta yönlendirilmesine yardımcı olmak amacıyla değerlendirilen bir koruma yaklaşımıdır. Çelik ağ, tel halat, ankraj, kaya bulonu, enerji sönümleyici elemanlar ve bazen drenaj bileşenleri birlikte kullanılabilir. Sistem adı aynı kalsa da sahadaki hedef değişebilir: yüzey erozyonunu azaltmak, küçük blokları tutmak veya belirli bir alanı kontrol altında tutmak.

Bu yüzden şev örtüleme yamaçta görülen her probleme aynı cevabı vermez. Büyük ve serbest bir kayanın hareket yolunda yakalanması için kaya bariyeri gerekebilir; derin bir kayma yüzeyinde ağ tek başına yeterli olmayabilir; suyun etkilediği bir şevde drenaj temel önlem olabilir. AFAD’ın heyelan açıklamaları heyelan ve yüzey hareketlerinin farklı mekanizmalarla oluşabileceğini gösteren temel bir kaynaktır. Şev örtüleme hizmeti istenirken çözülmek istenen hareket açıkça tarif edilmelidir.

Yamaç incelemesinde hangi veriler toplanır?

Bir yamaç için ilk adım, fotoğrafı çekmekten önce sahayı tanımlamaktır. Şevin konumu, üst ve alt kotları, eğim değişimleri, yüzey malzemesi, kaya birimleri, süreksizlikler, çatlaklar, ayrışma, bitki örtüsü, su izleri ve geçmişteki bakım müdahaleleri kaydedilir. Yamaç üzerinde yol, bina, enerji hattı, boru, demiryolu veya çalışanların bulunduğu alan varsa bunların konumu da risk değerlendirmesine eklenir. Mevcut çizimler ve topoğrafik veri faydalıdır; saha gerçekliğiyle karşılaştırılmadan nihai karar oluşturmaz.

İnceleme tarihi ve hava koşulu önemlidir. Yağış sonrası yüzey akışı, don-çözülme izleri veya çamurlaşma görülebilir; kuru dönemde bazı su yolları saklı kalabilir. Bitki örtüsü yüzeyi kısmen gizleyebilir, ancak köklerin oluşturduğu hareket veya erozyon izleri ayrıca yorumlanabilir. Erişilemeyen alanlar “incelenmedi” diye işaretlenmelidir. Bu disiplin, raporun kapsamını dürüst biçimde ortaya koyar ve sonraki kontrollerde yeni bulgunun önceki gözlemden ayrılmasını sağlar.

• Şev geometrisi, kotlar, eğim ve yüzey malzemesi
• Çatlak, süreksizlik, ayrışma ve bloklanma belirtileri
• Yüzey ve yeraltı suyu, drenaj ve erozyon izleri
• Üst/alt kotta bulunan insanlar, yollar ve yapılar
• Önceki ağ, ankraj, bariyer veya temizlik uygulamaları

Şev stabilizasyonu ile şev örtüleme arasındaki fark

Şev stabilizasyonu, yamaç kütlesinin veya yüzeyinin hareket etme eğilimini azaltmak için tasarlanan daha geniş bir mühendislik çerçevesidir. Şev örtüleme bu çerçeve içinde, özellikle yüzeye yakın gevşek malzemenin kontrolü için kullanılan önlemlerden biri olabilir. Drenaj, geometri değişikliği, istinat yapısı, ankraj, kaya bulonu, püskürtme beton, yüzey koruması ve izleme gibi seçenekler stabilizasyon kararına dahil edilebilir. Her proje için aynı bileşenlerin kullanılması beklenmez.

Bu ayrım hizmet satın alırken yanlış beklentiyi önler. Ağın yüzeyi kaplaması, derin bir kayma düzlemini otomatik olarak taşımaz. Ankraj sayısını artırmak da su yönetimi veya zayıf zeminin tüm sorunlarını çözmez. USGS’nin yamaç hareketleri kaynakları jeolojik koşulların ve suyun etkisini anlamak için genel bilgi sağlar; proje tasarımı ise sahaya özel veriler ve yetkin teknik değerlendirme gerektirir.

Ağ türü, ankraj ve yük aktarımı

Şev örtüleme sisteminde ağın görünür yüzeyi kadar yükün hangi elemanlarla taşındığı da önemlidir. Ağın göz aralığı, tel çapı, korozyon koruması, yüzeye uyumu ve bağlantı düzeni; gevşek malzemenin boyutu ve beklenen hareketle karşılaştırılır. Ankrajların uzunluğu, yönü, aralığı ve bağlandığı kaya veya zemin tabakası gerçek saha koşullarına göre seçilir. Üretici kataloğundaki genel değerler, zeminin ve kaya kütlesinin gerçek davranışı incelenmeden otomatik tasarım verisi kabul edilmemelidir.

Yük aktarımı, sistemin bir parçasından diğerine nasıl gerçekleştiğini anlatır. Ağ, plakalar, tel halatlar, kenar halatları, ankraj başlıkları ve kaya bulonları birlikte çalışabilir. Bir bağlantının korozyona uğraması veya ağın yüzeyden ayrılması, toplam davranışı değiştirir. Projede hangi parçanın hangi görevi üstlendiği, kurulum sırasında nasıl kontrol edileceği ve hasarlı bileşenin nasıl değiştirileceği yazılı olmalıdır. Uygulama ekibi, sahada tasarımdan farklı bir yüzeyle karşılaşırsa değişiklik için teknik onay almalıdır.

Drenaj ve yüzey suyu neden tasarıma dahil edilir?

Su, şevlerde hem yüzeysel akış hem de kaya veya zeminin içindeki hareketiyle davranışı etkileyebilir. Yamaç üstünden gelen akış, ağın arkasında ince malzeme taşıyabilir; yoğun yağış yüzey erozyonunu artırabilir; çatlaklara giren su donduğunda genişleyebilir. Bu etkiler, şev örtüleme sisteminden bağımsız düşünülürse koruma önlemi kısa sürede bakım gerektirebilir. Bu nedenle suyun nereden geldiği, hangi kotta toplandığı ve güvenli biçimde nereye yönlendirilebileceği keşif sırasında incelenmelidir.

Drenaj çözümünün de bakım ihtiyacı vardır. Kanal, ızgara veya çıkış noktası yaprak, taş ve sedimentle kapanabilir. Sistem kurulurken drenajın temizlenemeyecek kadar sıkışık bırakılması işletme sorununa dönüşür. Yağış sonrası kontrol noktaları, fotoğraflı kayıt ve temizleme sorumluluğu tanımlanmalıdır. Şev örtüleme “su sorununu çözer” diye pazarlanmamalı; su yönetimi ayrıca tasarlanmışsa kapsamı ve sınırları belirtilmelidir. Böyle bir açıklık, hem teknik doğruluğu hem de uzun vadeli bakım planını güçlendirir.

Kurulum yöntemi ve erişim planı

Dik bir yamaçta örtüleme uygulaması, malzeme ve ekipman taşımadan ankraj delgisine, ağın serilmesinden kenar bağlantılarına kadar aşamalı olarak planlanır. Çalışanların yamaçta nasıl konumlanacağı, yukarıdan taş veya malzeme düşme ihtimali, delgi sırasında oluşan parçacıklar, makine sabitlemesi ve alt kotun kapatılması iş metodunda yer almalıdır. Aşağıdaki yol veya tesis açık kalacaksa trafik ve alan izolasyonu için ayrıca koordinasyon gerekir.

İple erişim bazı kurulumlarda çalışma noktasına ulaşmayı kolaylaştırabilir; ancak ip sistemi kendi başına yamaç stabilizasyonu sağlamaz. Endüstriyel iple erişim yaklaşımında anlatılan ankraj, iki ipli düzen, ekipman kontrolü ve kurtarma ilkeleri görev için ayrıca uygulanır. Ekip, kaya kopması veya ani yüzey hareketi ihtimali varsa işi durduracak koşulları bilmeli; erişim ekibi ile delgi veya ağır kaldırma ekibi arasında sorumluluk sınırları net olmalıdır.

Deflektör tip örtüleme ne zaman düşünülür?

Deflektör tip örtüleme, yüzeyden ayrılan malzemenin doğrudan aşağıdaki hedefe ulaşmasını önlemek veya hareketini tanımlı bir alana yönlendirmek için kullanılan sistem yaklaşımıdır. Bu tür çözümün uygunluğu, yamaç geometrisine, malzemenin boyutuna, hedefin konumuna ve sistemin tasarımına bağlıdır. “Malzemeyi başka yere yönlendirmek” hedefin ortadan kalktığı anlamına gelmez; yönlendirilen akışın güvenle sonlanacağı alan ve o alandaki bakım ihtiyacı ayrıca tasarlanmalıdır.

Deflektörün yüzeyle temas biçimi, ankrajları, kenar ve alt kot bağlantıları ile enerji davranışı proje verileriyle incelenir. Kurulum sırasında yamaç üzerindeki gevşek parçaların temizlenmesi, ağın gerdirilmesi ve malzemenin boşaltılacağı alanın hazırlanması gerekebilir. Deflektör tip örtüleme hizmeti hakkında teklif alınırken, korunan hedefin ne olduğu ve yönlendirme sonrası malzemenin hangi noktada toplanacağı açıkça sorulmalıdır.

İşletme dönemi: kontrol, bakım ve yeniden değerlendirme

Şev örtüleme sistemi işletmeye alındığında kontrol noktaları ve kabul kriterleri belirlenmelidir. Ağda yırtılma veya sarkma, tel halatlarda gevşeme, ankraj başlıklarında hareket, plakalarda deformasyon, korozyon, ağ arkasında malzeme birikimi ve drenaj tıkanıklığı periyodik gözlemin başlıca konuları olabilir. Kontrol sıklığı yağış, don-çözülme, deprem, yeni kopma veya bakım faaliyetleri gibi olaylarla artırılabilir. Kontrol formu yalnızca imza değil, fotoğraf ve konumla desteklenen bir karar kaydı olmalıdır.

Bir sistemde hasar görülürse önce alanın geçici olarak güvenli hale getirilmesi, ardından yetkin inceleme yapılması gerekir. Ağın bir noktasını tel ile bağlamak veya ankrajı görünüşte sıkmak tasarımın yerine geçmeyebilir. Onarımın hangi parçaları kapsadığı, komşu bileşenlerin kontrol edilip edilmediği ve sistemin geçici olarak hangi sınırlarla kullanılabileceği yazılı olmalıdır. Bakım bütçesi ve erişim yöntemi baştan planlanırsa şev koruması yalnızca kurulum günü görülen bir yatırım olmaktan çıkar.

İşverenin teknik dosyada araması gerekenler

Şev örtüleme teklifinde saha keşfi ve tasarım varsayımları açıkça ayrılmalıdır. Şevin hangi bölümünün incelendiği, erişilemeyen alanlar, ağ ve ankraj sisteminin amacı, hedeflenen hareket tipi, kullanılan ürünlerin teknik belgeleri, temel/ankraj kararları, drenaj kapsamı ve kurulum sınırları yazılı olmalıdır. Teklifte yalnızca “yüksek mukavemetli çelik ağ” gibi sıfatlar bulunması, sistemin gerçek yamaçta uygun olduğunu göstermeye yetmez.

Teslim dosyasında uygulama çizimleri veya as-built kayıtları, kullanılan malzeme bilgileri, bağlantı ve ankraj kontrolleri, fotoğraf kaydı, bakım talimatı ve olay sonrası inceleme prosedürü bulunabilir. Gerçek kapsamın dışında kalan jeolojik, yapısal veya hidrolik konular açıkça belirtilmelidir. Kutup Grup ile keşif talebi paylaşırken yamaç fotoğrafları, konum, alt kotta korunan unsur, geçmiş kopma bilgisi ve istenen çalışma tarihini eklemek, doğru hizmet eşleştirmesine yardımcı olur.

• Korunan hedef ve değerlendirilen hareket senaryosu tanımlı mı?
• Ankrajların bağlandığı zemin/kaya hakkında hangi veri var?
• Drenaj, alt kot ve kurulum güvenliği kapsamda mı?
• Kontrol ve bakım kriterleri, sıklığı ve sorumlusu yazılı mı?
• Sistem hasar gördüğünde geçici güvenlik ve onarım akışı nedir?

Sonuç: Şev örtüleme sahaya özel bir stabilizasyon kararıdır

Şev örtüleme; yüzey hareketi, küçük bloklar, erozyon veya belirli yönlendirme ihtiyacı için doğru tasarlandığında etkili bir risk azaltma katmanı olabilir. Fakat ağın görünür olması, yamaçtaki her mekanizmanın kontrol edildiği anlamına gelmez. Jeoloji, topoğrafya, su, ankraj, bağlantı, kurulum, çevre güvenliği ve bakım birlikte değerlendirilmelidir. Sistem, hangi problemi çözdüğünü ve hangi durumu kapsamadığını açıkça söylemelidir.

Proje başlangıcında yamaç fotoğrafı ve harita paylaşmak faydalıdır; nihai karar için yerinde inceleme ve uygun teknik çalışma gerekir. Kaya düşmesi risk analizindeki yaklaşım bariyer ve örtüleme arasındaki farkı anlamaya, yamaç yüzeyi temizleme sayfası ise uygulama öncesi erişim ihtiyacını değerlendirmeye yardımcı olur. En sağlam yaklaşım, iddiayı büyütmek değil, kararın kanıtını ve bakım sorumluluğunu görünür kılmaktır.

Yamaç yüzeyini bölümlere ayırarak uygulama planı yapmak

Uzun bir şev tek bir homojen yüzey gibi ele alınmamalıdır. Kaya türü, eğim, su izi, blok boyutu ve alt kotta korunan unsur bölümden bölüme değişebilir. Uygulama planı yamaç alt bölümlerine ayrılırsa ağ, ankraj, kenar bağlantısı ve drenaj ihtiyacı daha anlaşılır olur. Bir bölümde görülen çözüm, bitişik bölümde aynı aralık veya aynı ankraj boyuyla uygulanmadan önce karşılaştırılmalıdır. Bu yaklaşım malzeme tüketiminden çok, gerçek yük yolunu ve bakım erişimini görünür kılar.

Bölümlendirme çizimleri kurulum ekibine de yardımcı olur. Hangi kotta hangi malzemenin depolanacağı, geçici güvenlik alanının nerede olacağı, üstten alta uygulama sırası ve günlük teslim sınırı belirlenebilir. Değişken yüzey çıktığında ekip tasarım kararını kendi başına değiştirmemeli; fotoğraf ve konum bilgisiyle teknik onay istemelidir. Deflektör tip uygulamalar için de yönlendirme alanı ve alt kotun bölüm bazında incelenmesi gerekir.

Korozyon, çevre ve servis ömrü beklentisi

Şev örtüleme malzemesinin çevresel dayanımı, sahadaki nem, tuz, kimyasal etki, güneş, donma–çözülme ve mekanik darbeyle ilişkilidir. Korozyon koruması hakkında karar verirken ürünün teknik belgesi ve gerçek maruziyet koşulu karşılaştırılmalıdır. “Uzun ömürlü” ifadesi, bakım gerektirmeyen veya her sahada aynı süre dayanacak anlamına gelmez. Ankraj başlıkları, tel halatlar ve bağlantı parçaları da ağ kadar düzenli kontrol edilmelidir.

Çevre yönetimi kurulum ve bakım sırasında önem taşır. Delgi malzemesi, ambalaj, kesilen tel, beton veya sediment aşağıdaki dereye, yola veya özel mülke bırakılmamalıdır. Bitki örtüsünün temizlenmesi gerekiyorsa kapsamı ve izinleri işverenle netleştirilir. Servis ömrü; periyodik kontrol, olay sonrası inceleme ve hasarlı parçanın zamanında değiştirilmesiyle birlikte düşünülür. Böylece teknik dosya bir teslim evrakı değil, yapının kullanım ömrü boyunca başvurulan bir bakım kaydı olur.

Uygulama sonrası yamaçta gözlem ve müdahale sınırları

Şev örtüleme tamamlandıktan sonra yüzeyin davranışı izlenmeye devam eder. Ağın altında veya üstünde yeni çatlak, kabarma, su çıkışı, sediment birikimi, taş hareketi ve bitki kökü kaynaklı ayrılma görülürse kayıt oluşturulur. Bu bulguların her biri acil tehlike anlamına gelmeyebilir; fakat önceki kabul koşulunun değiştiğini gösterebilir. Gözlem noktaları fotoğraf yönü, tarih ve konumla tanımlanırsa sezonlar arasında karşılaştırma yapılabilir. İşletme, olağandışı bulguyu kimin değerlendireceğini önceden bilmelidir.

Müdahale kararı verilmeden önce yamaçta çalışanların nasıl korunacağı planlanır. Ağın arkasına girmek, gevşek malzeme altında temizlik yapmak veya ankraj başlığını doğrudan sıkmak ek risk oluşturabilir. Gerekirse trafik kapatılır, alt kot boşaltılır ve teknik inceleme beklenir. Kaya düşmesi değerlendirmesinde olduğu gibi koruma sisteminin sınırı olay sonrası yeniden okunmalıdır. Planlı gözlem, yalnızca hasar olduğunda tepki veren bir bakım anlayışından daha değerlidir.

Düzenli kayıtta şu bilgiler bulunabilir: gözlem tarihi, yağış veya don koşulu, yeni hareket belirtisi, ağ/ankraj durumu, drenaj, fotoğraf ve önerilen eylem. Bu kayıtlar, gereksiz onarım kadar gecikmiş müdahale riskini de azaltır.

• Gözlem noktaları ve karşılaştırmalı fotoğraf yönü
• Yeni çatlak, su, erozyon veya malzeme birikimi
• Geçici izolasyon ve teknik değerlendirme kararı
• Onarım sonrası tekrar kontrol tarihi

Şev örtülemede işveren kabul kriterlerini baştan belirlemek

Uygulama başlamadan önce kabul kriterleri belirlenirse işin sonunda hangi kontrolün yapılacağı netleşir. Ağın ve bağlantıların projedeki konumu, ankrajların kayıtları, drenajın açık olması, çalışma alanının temizlenmesi, hasarlı parçaların değiştirilmesi ve bakım dosyasının teslimi bu kriterler arasında olabilir. Kabul, yalnızca uzaktan çekilmiş bir genel fotoğrafa veya sistemin görünür olmasına dayanmamalıdır. Erişilemeyen veya kapsam dışı bölümler ayrıca kayda alınır.

İşveren, teslim sırasında uygulamanın hangi tasarım ve saha varsayımlarıyla yapıldığını sorabilir. Değişen yüzey, farklı ankraj veya beklenmeyen su akışı varsa bunun nasıl karara bağlandığı gösterilmelidir. Şev örtüleme hizmetinin kapsamı bu belgelerle birlikte değerlendirildiğinde bakım dönemi daha güvenli başlar. Kabul kriterleri, sistemi sınırsız güvenlik garantisi gibi değil, belirli bir işin doğrulanabilir teslimi olarak tanımlar.

Şev korumasında geçici ve kalıcı önlemleri ayırmak

Kalıcı şev örtüleme tamamlanana kadar yamaçta geçici bariyer, alan kapatma, trafik yönlendirmesi, kontrollü temizlik veya izleme uygulanabilir. Geçici önlem, kalıcı tasarımın yerine geçmez; hangi süre ve hangi koşullar için kullanılacağı belirlenir. Büyük yağış, yeni kopma veya erişim koşulunun bozulması halinde geçici önlemin kapasitesi yeniden değerlendirilir. İşveren, geçici çözümü kalıcı güvenlik sonucu gibi duyurmamalıdır.

Kalıcı uygulama devreye alınırken geçici düzenin ne zaman kaldırılacağı ve kaldırma sırasında çalışanların nasıl korunacağı planlanır. Bazı alanlarda iki önlem bir süre birlikte tutulabilir. Yamaç yüzeyi temizleme gibi hazırlık işlerinin de düşme ve taş hareketi riski taşıdığı unutulmamalıdır. Geçici–kalıcı ayrımı rapor, saha tabelası ve işletme prosedüründe aynı ifadelerle korunursa kullanıcıların yanlış beklentisi azalır.

• Geçici önlemin geçerli olduğu süre ve senaryo
• Kalıcı sistem devreye alınana kadar bakım sorumluluğu
• Kaldırma ve geçiş sırasında çalışan güvenliği
