Kaya düşmesi riskini doğru tanımlamak
Kaya düşmesi, bir kaya kütlesinin veya tekil bir bloğun yamaçtan ayrılıp aşağı doğru hareket etmesiyle ortaya çıkan jeoteknik tehlikedir. Risk kelimesi ise yalnızca kayanın düşme ihtimalini değil, düşüşün insanlara, yola, demiryoluna, yapıya veya işletmeye verebileceği zararı da kapsar. Bu ayrım önemlidir; aynı büyüklükteki bir blok ıssız bir yamaçta farklı, yoğun kullanılan bir yolun üzerinde farklı sonuç doğurur. Bu nedenle kaya bariyeri seçimi, yalnızca ürün kapasitesi veya bariyer yüksekliği üzerinden yapılmamalıdır.
Bir kaya düşmesi çalışmasının ilk çıktısı “bariyer gerekir” cümlesi olmak zorunda değildir. Bazı sahalarda gevşek blokların kontrollü temizlenmesi, yüzeyin ağla örtülmesi, drenajın iyileştirilmesi, kaya bulonları, hendek, berm veya izleme düzeni daha uygun olabilir. AFAD’ın heyelan kaynakları yamaç hareketlerinde arazi, su ve zemin koşullarının birlikte düşünülmesi gerektiğini hatırlatır. Jeoteknik uygulamalar sayfası da bu ilk değerlendirmeyi hizmet kapsamı açısından tamamlayan bir başlangıç noktasıdır.
Saha keşfi masa başı haritadan neden farklıdır?
Uydu görüntüsü, topoğrafik harita, geçmiş raporlar ve yol kayıtları ön inceleme için değerlidir; ancak kaya düşmesi tehlikesinin kritik ayrıntıları çoğu zaman sahada görülür. Süreksizliklerin yönü, kaya bloklarının gevşekliği, ayrışmış yüzeyler, açık çatlaklar, su sızıntıları, eski düşme izleri ve yamaçtaki küçük kanallar yerinde gözlenmelidir. Mevsim değişimi de görünümü etkileyebilir. Yazın kuru görünen bir yüzey, yağışlı dönemde suyla doygun ve hareketli bir davranış sergileyebilir.
Keşif sırasında aşağıdaki maruziyet de kaydedilir. Yolun kaç şeridi etkilenebilir, araçlar hangi hızla geçiyor, yaya veya bakım ekipleri nerede bulunuyor, enerji hattı ya da bina var mı, kurulum sırasında trafik nasıl yönetilecek gibi sorular mühendislik kararının parçasıdır. Fotoğraf çekmek tek başına inceleme değildir; fotoğrafın yönü, ölçeği, konumu ve gözlemin sınırı kayda bağlanmalıdır. Belirsizlikler raporda açıkça belirtilirse sonraki tasarım adımı daha güvenilir olur.
- Yamaç geometrisi, eğim değişimleri ve kaynak alanlar
- Kaya kütlesinin süreksizlikleri, ayrışması ve blok boyutları
- Su, drenaj, erozyon ve bitki örtüsü belirtileri
- Geçmiş kaya düşmesi izleri ve mevcut koruma yapıları
- Yol, bina, tesis, insan ve bakım ekiplerinin maruziyeti
Kaya kütlesinin davranışını anlamak
Kaya düşmesi riski değerlendirilirken “kaya sağlam mı?” sorusu genellikle yetersiz kalır. Sağlam bir kaya kütlesi bile süreksizlikler boyunca bloklara ayrılabilir. Tabakalanma, eklem, fay, makaslama yüzeyi, ayrışma ve su basıncı; blokların hangi yönde ve hangi koşulda hareket edebileceğini etkiler. Blokların boyutu ve şekli de önemlidir: Küçük parçalar yüzeyde yuvarlanabilirken büyük bir blok sıçrama, yuvarlanma veya sekme davranışı gösterebilir. Bu davranışların her biri koruma önleminin yerini ve biçimini değiştirir.
Saha notlarında gözlenen veriler yorumdan ayrılmalıdır. “Çatlak var” bir gözlem, “yakın zamanda kopacak” ise kanıt gerektiren bir yorumdur. Tarih, fotoğraf, konum, ölçüm yöntemi ve erişilemeyen alanlar yazılırsa rapor sonraki kontrollerle karşılaştırılabilir. USGS’nin heyelan ve yamaç hareketleri kaynağı, yamaç süreçlerinin jeoloji, su ve topoğrafya ile ilişkili olduğunu açıklayan genel bir çerçeve sağlar; yerel tasarımın yerine geçmez.
Kaynak alan, hareket yolu ve etkilenen unsur
Kaya düşmesi senaryosunu üç parçaya ayırmak pratik bir analiz sağlar: kayanın ayrılabileceği kaynak alan, hareketin gerçekleşeceği yol ve etkinin ulaşabileceği hedef. Bariyer çoğu zaman hedefin hemen önüne yerleştirilse de kaynak alandaki yeni kopmaları önlemiyorsa tehlikenin oluşmasını durdurmaz. Hareket yolu; eğim, yüzey pürüzlülüğü, hendekler, kaya çıkıntıları ve bitki örtüsü nedeniyle farklı davranabilir. Bu nedenle bariyerin yamaçta rastgele bir çizgiye yerleştirilmesi yerine, olası akış yolu ve erişim koşulları birlikte ele alınır.
Hedefin niteliği de kararın önceliğini değiştirir. Bir otoyol için trafik kesintisi ve kullanıcı güvenliği; bir enerji tesisinde operasyon sürekliliği; bir konut alanında insan tahliyesi ve mülkiyet zararı; orman yolunda ise bakım erişimi öne çıkabilir. Risk iletişimi bu farklılıkları saklamamalıdır. “Alan güvenli” ifadesi yerine hangi senaryonun değerlendirildiği, hangi blok aralığının kapsamda olduğu ve hangi koşulların kapsam dışında kaldığı yazılmalıdır. Böylece işveren koruma sisteminden ne bekleyebileceğini doğru anlar.

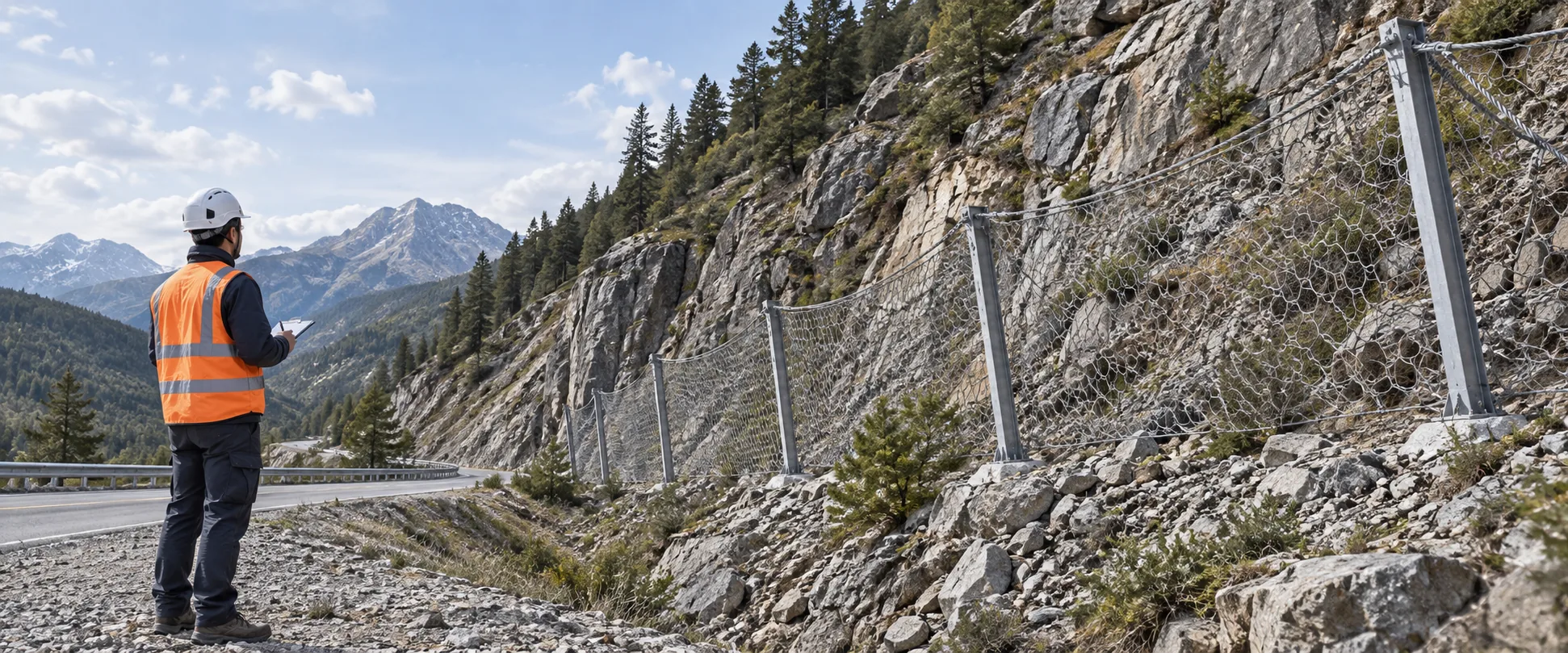

Kaya bariyeri seçimi nasıl düşünülür?
Kaya bariyeri, hareket yolunda bulunan blokların belirli bir tasarım senaryosunda yakalanmasına veya enerjisinin azaltılmasına yardımcı olan mühendislik önlemidir. Seçimde yalnızca bariyer yüksekliği değil, sistemin enerji kapasitesi, deformasyon davranışı, uzunluğu, direk ve ağ düzeni, ankrajları, temel koşulları, bakım erişimi ve kurulum yöntemi birlikte incelenir. Üretici teknik dokümanlarındaki kapasite değerleri, gerçek sahadaki kaya boyutu ve beklenen hareket senaryosuyla karşılaştırılmadan doğrudan kullanılmamalıdır.
Bariyerin konumu değiştikçe maruz kalacağı senaryo da değişir. Kaynağa yakın kurulan bir sistem daha erken müdahale edebilir fakat daha yüksek enerji ve zorlu temel koşullarıyla karşılaşabilir. Hedefe yakın sistemin erişimi kolay olabilir ama arkasında daha az güvenlik payı kalabilir. Karar, proje çizimleri, saha verileri ve uygun hesap yöntemiyle belgelenmelidir. Kaya bariyeri kurulumu talebinde, ürün adı kadar hangi hareket senaryosunun ve hangi hedefin korunduğu da açıklanmalıdır.
Bariyer dışında hangi önlemler değerlendirilebilir?
Kaya düşmesi yönetimi çoğu zaman birden fazla önlemin kombinasyonudur. Kaynak alandaki gevşek blokların güvenli biçimde temizlenmesi, kaya yüzeyinin çelik ağ veya örtüleme ile kontrol edilmesi, bulon ve ankrajlarla belirli blokların tutulması, hendek veya bermle hareket yolunun yönlendirilmesi, kritik noktada bariyer kurulması ve düzenli gözlem aynı projenin farklı katmanları olabilir. Hangi katmanın gerekli olduğu, tehlikenin türüne ve sahadaki müdahalenin uygulanabilirliğine bağlıdır.
Bir önlemin başka bir riski artırıp artırmadığı da sorulmalıdır. Yamaç temizliği sırasında aşağıdaki yolun kapatılması, ağır ekipman taşınması veya ip üzerinde çalışanların kaya kopmasına maruz kalması mümkündür. Örtüleme, yüzeydeki suyun güzergâhını değiştirerek başka bir erozyon oluşturabilir. Bariyerin arkasında biriken malzeme kapasiteyi azaltabilir. Bu yüzden koruma sisteminin kurulması kadar, operasyon sırasında geçici güvenlik ve sonrasında bakım planı da yazılı olmalıdır.
- Kaynak alanda kontrollü blok temizliği veya yüzey stabilizasyonu
- Çelik ağ, ankraj ve şev örtüleme sistemleri
- Hendek, berm veya yönlendirici yüzey düzenlemeleri
- Kaya bariyeri ve moloz bariyerlerinin birlikte kullanımı
- Gözlem, alarm eşiği ve periyodik bakım programı
Temel, ankraj ve drenaj koşullarını incelemek
Bariyerin ağ ve direklerden oluşan üst kısmı gözle daha görünür olabilir; ancak sistemin performansı temel ve ankraj koşullarına da bağlıdır. Yamaç yüzeyinin kalınlığı, ana kayanın konumu, gevşek dolgu, kaya blokları, zemin suyu ve erişim için açılacak delikler kurulumun yöntemini etkiler. Proje sırasında karşılaşılan zemin, ön kabulle uyuşmuyorsa uygulama aynı şekilde devam ettirilmemeli; değişiklik teknik olarak değerlendirilip kayıt altına alınmalıdır.
Drenaj da bariyerin komşu olduğu yamaçta ayrı bir başlıktır. Su, ince malzemeyi taşıyabilir, erozyonu büyütebilir, ankraj çevresini zayıflatabilir veya yeni çatlakların görünür hale gelmesine yol açabilir. Bariyer drenaj sorununu çözmez; hatta yanlış konumda bakım erişimini zorlaştırabilir. Bu nedenle yağış sonrası kontrol, kanalların açık tutulması, biriken malzemenin temizlenmesi ve suyun koruma sistemine zarar vermeyecek şekilde yönlendirilmesi işletme planında yer almalıdır.
Sarp arazide kurulum ve çalışan güvenliği
Kaya bariyeri kurulumu çoğu zaman eğimli, gevşek veya erişimi kısıtlı bir arazide yapılır. Delgi, malzeme taşıma, direk kaldırma, ağ serme ve ankraj sıkma gibi işler aynı anda düşme, taş kopması, el sıkışması, ekipman devrilmesi ve aşağıya malzeme düşmesi tehlikeleri oluşturabilir. Kurulum yöntemi, ekipmanın nasıl taşınacağı, çalışma alanının nasıl izole edileceği ve ip erişiminin hangi bölümde kullanılacağı işe başlamadan önce tarif edilmelidir.
İple erişim, bazı sahalarda kurulum ekibinin yamaç üzerindeki çalışma konumuna ulaşmasına yardımcı olabilir; fakat erişim yöntemi jeoteknik tasarımın veya tehlikenin ortadan kalktığı anlamına gelmez. İple erişim ilkelerinde anlatıldığı gibi ankraj, kenar koruması, iletişim ve kurtarma düzeni ayrıca planlanır. Kurulum sırasında yukarıdaki ekip ile aşağıdaki ekip arasında net iletişim kurulmalı; yamaçtan taş veya ekipman hareketi ihtimali varken alt kotta personel bulundurulmamalıdır.
Bakım, temizlik ve olay sonrası inceleme
Kaya bariyeri kurulduktan sonra yamaçtan gelen malzeme sistemin önünde veya arkasında birikebilir. Ağın yırtılması, direklerin eğilmesi, enerji sönümleyici elemanların açılması, ankrajlarda gevşeme, tel halatlarda korozyon veya drenajın kapanması performansı etkileyebilir. Bakım planı; neyin, hangi sıklıkta ve kim tarafından kontrol edileceğini, hangi bulgunun işi durduracağını ve temizlik/onarımın nasıl yapılacağını açıkça yazmalıdır. Kontrol aralığı yalnızca takvimle değil, yağış, deprem veya belirli bir olay sonrasında da tetiklenebilir.
Bir blok bariyere çarptığında sistem görevini yerine getirmiş kabul edilip bırakılmamalıdır. Çarpışmanın konumu, bariyer deformasyonu, temel, ağ ve ankrajların durumu incelenmeli; hasarlı parçalar yetkili değerlendirmeye kadar kullanılmamalıdır. Olayın fotoğrafları, blok ölçüsü, tarih ve müdahale kaydı gelecekteki tasarıma veri sağlar. Bakım yapılmadığında en iyi ürün bile kapasitesinin dışında çalışabilir; bu nedenle işletme bütçesi ve erişim yöntemi proje başında hesaba katılmalıdır.
Raporlama ve doğrulanabilir proje dosyası
İyi bir kaya düşmesi raporu, okuyucunun sahayı ve kararın sınırlarını anlamasını sağlar. Sahanın konumu, inceleme tarihi, kullanılan harita ve ölçüm yaklaşımı, gözlenen kaya birimleri, risk senaryoları, korunan hedef, önerilen önlemler, varsayımlar ve kapsam dışı alanlar ayrı başlıklarla yazılmalıdır. Bir çizimde bariyerin yaklaşık konumu gösteriliyorsa bunun uygulama projesi olmadığı açıkça belirtilmelidir. Belirsizliği saklamak, raporu daha güçlü değil daha kırılgan hale getirir.
Uygulama dosyasında ürün teknik belgeleri, ankraj ve temel detayları, montaj kayıtları, kontrol fotoğrafları, malzeme listesi, varsa değişiklikler ve teslim sonrası bakım önerileri bulunabilir. Bu belgeler, ileride yapılacak periyodik incelemenin başlangıç referansıdır. Gerçek proje fotoğrafı kullanılacaksa tarih, lokasyon ve kapsamın doğrulanabilir olması gerekir; editoryal yapay görseller gerçek saha kanıtı gibi sunulmamalıdır. Keşif talebinde mevcut raporları ve saha fotoğraflarını paylaşmak ilk kararın kalitesini artırır.
Teklif alırken sorulacak sorular
Teklif karşılaştırırken yalnızca metre fiyatı veya bariyerin toplam uzunluğu kıyaslanmamalıdır. Sağlayıcıdan kaynak alanın nasıl inceleneceğini, kaya düşmesi senaryolarının nasıl tanımlandığını, temel ve ankraj kararlarının kime ait olduğunu, erişim ve trafik kontrolünün kapsamını, kurulum sonrası hangi belgelerin teslim edileceğini ve bakımın nasıl yapılacağını sorun. Ürün kapasitesi belirtiliyorsa bu kapasitenin hangi test veya teknik dokümana dayandığı ve sahadaki senaryoya nasıl bağlandığı açıklanmalıdır.
İyi bir teklif, eksik bilgileri ve ilave keşif ihtiyacını görünür kılar. Fotoğrafı görülmeyen bir yamaç için kesin süre, kapasite veya sonuç vaat edilmesi dikkatle değerlendirilmelidir. Kapsam, hariç tutulan işler, hava koşulu nedeniyle durma koşulları, atık ve malzeme taşıma yöntemi açık olmalıdır. Böylece işveren, teklifleri yalnızca satın alma maliyetiyle değil, tüm yaşam döngüsü ve kalan riskle birlikte değerlendirebilir.
- Değerlendirilen kaya düşmesi senaryosu ve korunan hedef nedir?
- Saha keşfi, jeoteknik tasarım ve uygulama sorumlulukları nasıl ayrılıyor?
- Temel, ankraj, drenaj ve trafik/çevre güvenliği kapsamda mı?
- Çarpışma veya yoğun malzeme birikimi sonrası prosedür nedir?
- Teslim dosyası, bakım sıklığı ve periyodik kontrol yöntemi nedir?
Sonuç: Bariyer seçimi risk yönetiminin bir parçasıdır
Kaya bariyeri, doğru senaryoda güçlü bir risk azaltma aracı olabilir; ancak hiçbir sistem sahadaki tüm belirsizlikleri ortadan kaldıran sihirli bir çözüm değildir. Kaynak alan, hareket yolu, hedef, kaya davranışı, temel, ankraj, drenaj, kurulum güvenliği ve bakım birlikte ele alınmalıdır. Tasarımın hangi blok aralığını kapsadığı, hangi durumlarda yeniden inceleme yapılacağı ve olay sonrası sistemin nasıl değerlendirileceği baştan belirlenirse koruma yatırımı daha yönetilebilir hale gelir.
İşveren için pratik başlangıç; yamaç fotoğrafları, konum, etkilenen yol veya yapı, geçmiş olaylar, erişim kısıtları ve talep edilen çıktıların paylaşılmasıdır. Ardından yerinde keşif ve teknik değerlendirme yapılır. Kaya bariyeri, moloz bariyeri ve şev örtüleme gibi seçenekler, aynı başlık altında otomatik seçilmek yerine sahaya özel ihtiyaçla karşılaştırılmalıdır. Kanıtlanabilir ve izlenebilir karar, hızlı görünen ama sınırları belirsiz bir vaatten daha değerlidir.
Belirsizliği ve kalan riski raporda görünür kılmak
Kaya düşmesi analizlerinde belirsizlik kaçınılmaz olabilir. Yamaç tamamen görülemiyor, geçmiş olay kaydı bulunmuyor, kaya kütlesinin iç yapısı yüzeyden anlaşılmıyor veya topoğrafya düşük çözünürlükte kalıyorsa bu durum kararın sınırıdır. Rapor, belirsizliği gizlemek yerine hangi ek veriyle azaltılabileceğini yazmalıdır. İlave ölçüm, jeolojik haritalama, kaya düşmesi gözlemi veya olay sonrası kontrol önerilebilir. Böylece işveren, önerinin ne kadarının mevcut kanıta ne kadarının varsayıma dayandığını görür.
Kalan risk, önlem kurulduktan sonra da devam edebilir. Bariyer belirli enerji ve güzergâh senaryosunu hedefleyebilir; daha büyük blok, farklı akış yolu veya bariyer arkasında biriken malzeme yeni kontrol gerektirebilir. Bu ifade sistemin değerini azaltmaz, kullanım sınırını açıklar. USGS’nin yamaç hareketleri bilgisi genel mekanizmaları anlamaya yardımcı olur; saha raporunda yerel verinin yerine kullanılmamalıdır.
Acil olayda geçici güvenlik ve yeniden açma kararı
Yeni bir kaya düşmesi olduğunda ilk karar, sistemin başarılı olup olmadığını ilan etmek değil, insanları ve trafiği güvenli alana almaktır. Olay bölgesi izole edilir, yeni kopma ihtimali değerlendirilir ve bariyerin arkasına yaklaşılmadan görsel kontrol yapılır. Yol veya tesisin yeniden açılması; yalnızca bir parçanın temizlenmesine değil, yamaçta devam eden tehlike, drenaj, bariyer durumu ve yetkili teknik değerlendirmenin sonucuna bağlanır. Geçici tedbir kalıcı çözüm gibi sunulmamalıdır.
Olay dosyasında tarih, hava, yaklaşık blok boyutu, hareket yönü, hasar, alınan trafik önlemi, yapılan temizlik ve sonraki teknik karar bulunabilir. Komşu bölgelerde yeni çatlak veya taş izleri görülürse kapsam genişletilir. İşletme, acil durum iletişim listesini ve bakım ekipmanını güncel tutmalıdır. Bu yaklaşım, kaya bariyerinin işletme sürecine bağlanmasını sağlar; bariyer kurulup unutulan bir ürün değil, izlenen bir koruma katmanı olur.
Kaya bariyerinin kapasitesini işletme koşuluyla birlikte okumak
Bir bariyerin teknik kapasitesi, sahadaki bütün olası kaya düşmelerini kapsayan sınırsız bir değer olarak yorumlanmamalıdır. Kapasite belirli bir tasarım yaklaşımı, sistem konfigürasyonu ve uygulama koşuluyla ilişkilidir. Direk aralığı, enerji sönümleyici parçalar, ankraj, temel ve bakım durumu değişirse davranış da değişebilir. İşletme ekibi, ürünün teknik dokümanını korunan güzergâh ve beklenen hareket senaryosuyla birlikte saklamalıdır. Böylece yeni bir olayda hangi varsayımın geçerli olup olmadığı daha hızlı anlaşılır.
Bariyer önünde biriken malzeme, kopan tel veya deformasyon görülürse sistemin kullanılabilirliği yetkili incelemeye bağlanır. Temizleme sırasında çalışanların yamaç ve düşen cisim riskinden korunması gerekir. Moloz bariyeri gibi komşu çözümler de aynı kapasite diliyle değil, kendi amacı ve sınırıyla değerlendirilmelidir. Teknik dosya, sahadaki işletme kararının temelidir; reklam cümlesi değildir.
Sıkça sorulan sorular
Kaya bariyeri tek başına kaya düşmesi riskini ortadan kaldırır mı?
Hayır. Bariyer, belirli bir tasarım senaryosunda riski azaltan mühendislik önlemidir. Kaynak alan, hareket yolu, enerji, temel koşulları, bakım ve kalan risk birlikte değerlendirilmelidir.
Kaya düşmesi incelemesinde hangi veriler toplanır?
Kaya kütlesinin süreksizlikleri, blok boyutu, yamaç geometrisi, ayrışma, su ve drenaj izleri, geçmiş olay belirtileri, yol veya yapı konumu ve erişim koşulları temel veri gruplarıdır.
Kaya bariyeri seçimi nasıl doğrulanır?
Seçim, saha incelemesi ve uygun mühendislik hesabı veya tasarım yaklaşımıyla yapılır. Üretici teknik dokümanları, sistem kapasitesi, ankraj ve temel koşulları projenin gerçek verileriyle karşılaştırılmalıdır.
