Gabion Duvarlarda Drenaj ve Zemin Planlaması

Gabion duvar seçimi taş renginden önce başlar

Bir bahçenin kot farkını düzenlemek, yol kenarındaki dolguyu tutmak ve su kenarında yüzeyi korumak ilk bakışta aynı taş sepet çözümüne işaret edebilir. Oysa bu üç durumda duvardan beklenen iş farklıdır. İlk görüşmede “kaç metre gabion gerekiyor?” sorusundan önce neyin tutulacağı, hangi alanın korunacağı ve suyun nereden geldiği konuşulmalıdır. Duvarın görünen yüzü, arkasındaki zeminin ve temelinin durumunu anlatmaz. Güzel yerleştirilmiş taşlar da eksik zemin bilgisini tamamlamaz. Bu yazı, mal sahibinin veya tesis sorumlusunun keşif ve teklif görüşmesini daha somut bilgilerle yürütmesine yardımcı olmak için hazırlanmıştır.

Kutup Grup’un gabion duvar uygulamaları sayfasında zemin, taş dolgu, kafes ve su akışının birlikte değerlendirilmesi ele alınır. Buradaki sorular bu kapsamı satın alma ve bakım kararlarına taşır; belirli bir parsel için duvar ölçüsü veya uygulama tarifi vermez. Özellikle mevcut bir yapı, yol ya da komşu parsel etkileniyorsa proje sınırını yalnızca duvarın kaplayacağı alanla çizmek eksik kalır. Diğer yamaç ve erişim konularını karşılaştırmak için teknik yazılar bölümüne de bakabilirsiniz.

Dekoratif sınır ile istinat yapısını ayırmak

Gabion, taş dolgunun tel kafes içinde tutulduğu bir sistemdir. Ancak sepet biçimi, yapının görevini tek başına belirlemez. Bir peyzaj sınırı yalnızca görsel ayırıcı olabilir; başka bir gabionun arkasında dolgu zemini, park alanı veya servis yolu bulunabilir. İkinci durumda duvarın işlevi zemin tutmaktır. İşverenin ihtiyacı açıklarken kullandığı “bahçe duvarı” ifadesi bu farkı gizleyebilir. İlk saha krokisinde duvarın iki tarafındaki kotlar, mevcut kullanım ve ileride yapılması düşünülen düzenlemeler gösterilmelidir. Üst kotun bugün boş olması, kullanım ömrü boyunca boş kalacağı anlamına gelmez.

Maccaferri’nin ağırlık tipi istinat yapıları açıklaması, temel ve tutulan zeminin özelliklerini, su etkisini ve dış yükleri seçim girdileri arasında sayar. Bu kaynak bir üreticinin teknik çerçevesidir; her ürünün her sahaya uygunluğunu veya Kutup Grup ile ticari bir ilişkisini kanıtlamaz. Teklif dosyasında yapı işlevinin açık yazılması, birbirinden farklı çözümlerin yalnızca görünüş ve toplam bedel üzerinden karşılaştırılmasını önler. İstinat görevi varsa bu görevin teknik değerlendirmesini kimin üstleneceği de baştan belirlenmelidir.

Keşif için hazırlanacak arazi bilgileri

İlk bilgi paketi, yalnızca duvarın yapılacağı çizginin fotoğrafından oluşmamalıdır. Alanın genel görünümü, üst ve alt kotlara erişim, yağmur suyunun geliş yönü, yakındaki yapılar ve mevcut drenaj çıkışları birlikte gösterilmelidir. Fotoğrafların yönü ve çekildiği tarih kaydedilirse farklı zamanlardaki gözlemler karşılaştırılabilir. Yağıştan sonra biriken suyu gösteren eski bir fotoğraf, kuru havada yapılan ziyaretin kaçırdığı bir soruyu gündeme getirebilir. Bununla birlikte fotoğraf üzerinden zemin taşıma kapasitesi, su seviyesi veya duvar boyutu kesinleştirilemez; dosya, yerinde incelemeyi hedeflemek için kullanılır.

Mevcut harita, kot ölçümü, önceki zemin incelemesi ve altyapı çizimleri varsa tarihleriyle birlikte paylaşılmalıdır. Belgenin bulunmaması da kayda değer bir bilgidir. Eksik verinin yerine tahmin yazmak yerine hangi araştırmanın gerekli olduğu belirlenir. Özellikle eski dolgu, yer değiştirmiş yol kenarı veya daha önce onarılmış bir duvar varsa geçmiş müdahaleler anlatılmalıdır. Jeoteknik uygulamalar kapsamındaki değerlendirme, bu bilgilerin sahadaki karşılığını sorgulamak için ilgili bir başlangıç noktasıdır. Ön inceleme sonunda cevaplanamayan sorular, teklifin varsayımlar bölümünde görünür kalmalıdır.

Duvarın altındaki zemine hangi sorular sorulur?

Temel zeminiyle ilgili konuşma, yalnızca yüzeyi düzleme işine indirgenmemelidir. Duvar hattının bir bölümünde doğal zemin, diğer bölümünde eski dolgu bulunması farklı davranışlar yaratabilir. İşveren, alanın geçmiş kullanımını ve yakın çevrede yapılan kazıları açıklayarak incelemeye katkıda bulunabilir. Sahada görülen çökme, çatlak veya sürekli ıslaklık gibi işaretler fotoğrafla kaydedilebilir; bunlardan kendi başına taşıma kapasitesi sonucu çıkarılmamalıdır. Zemin araştırmasının kapsamı ve elde edilen verilerin projeye etkisi ilgili uzman tarafından belirlenir. Bir başka arsada kullanılan temel detayının burada da geçerli olduğu varsayılmamalıdır.

Teklifte “zemin hazırlığı dahil” yazıyorsa bunun neyi kapsadığı sorulmalıdır. Bitkisel tabakanın kaldırılması, uygun olmayan malzemenin yönetimi, tesviye, gerekli dolgu, kontrol ve beklenmeyen koşullar aynı kalem içinde belirsiz bırakılabilir. İşveren için yararlı olan, bu işlerin hangi ölçütle kabul edileceğini öğrenmektir. Kazıdan sonra beklenenden farklı zemin görülürse kimin inceleme yapacağı ve hangi karar gelene kadar çalışmanın duracağı tanımlanmalıdır. Böylece saha ekibi, açığa çıkan problemi program baskısıyla kapatmak zorunda kalmaz; değişiklik kaydı, maliyet ve süre görüşmesinin dayanağı olur.

Geçirimli taş dolgu neden drenaj projesinin yerine geçmez?

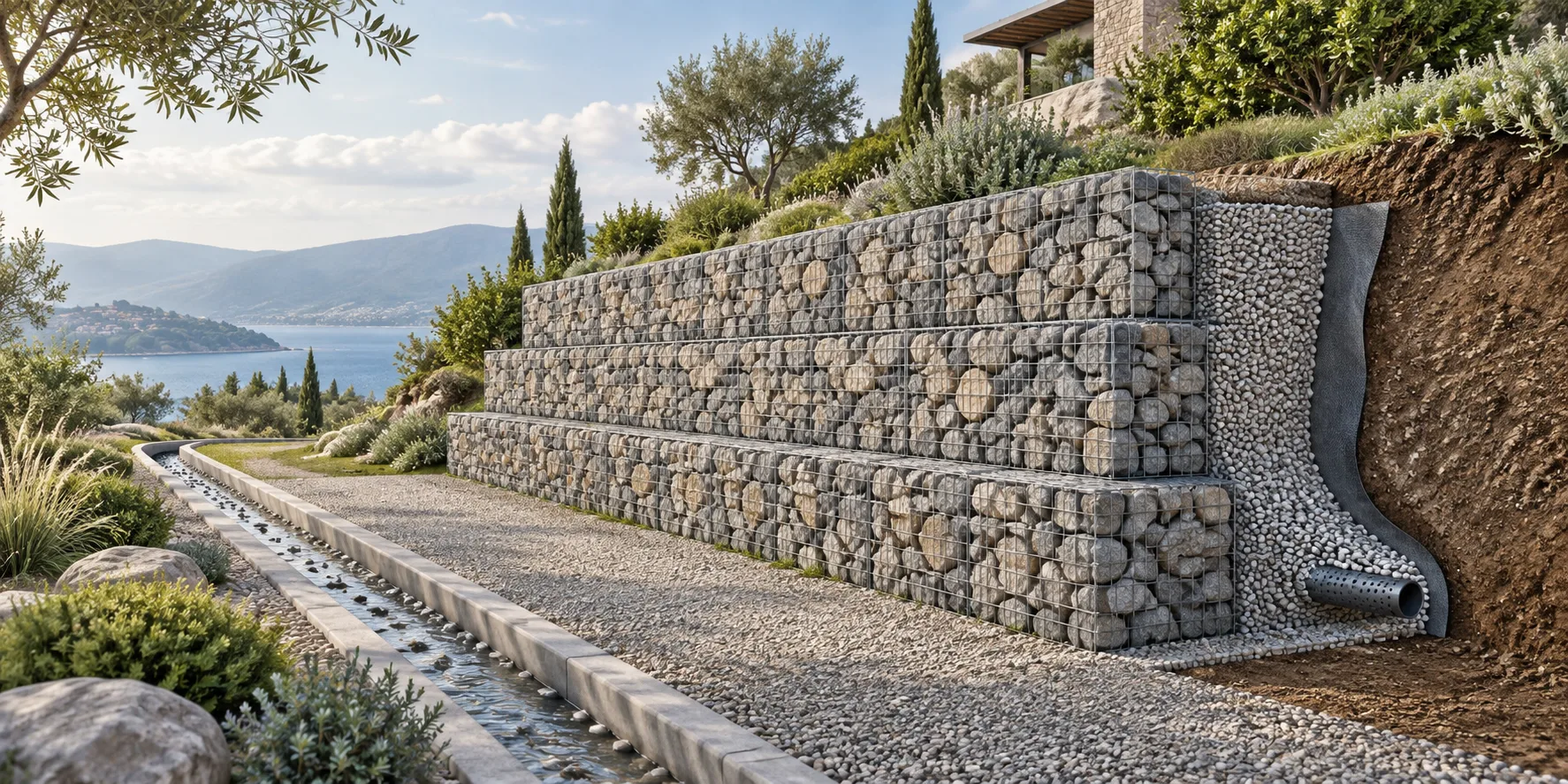

Gabion içindeki taşların arasından su geçebilmesi yararlı bir özelliktir, fakat bütün arazinin su sorununun çözüldüğünü göstermez. Suyun duvara nasıl ulaştığı, arka dolgu içinde nasıl hareket ettiği ve çıktıktan sonra nereye gittiği ayrı sorulardır. Üst yoldan gelen yüzey suyu ile zeminden sızan su aynı biçimde ele alınmayabilir. Bir çıkışın duvar önünü sürekli ıslatması, kullanıcı güzergâhına akması veya komşu alana yönelmesi de değerlendirilmesi gereken bir sonuçtur. İşverenin çizim üzerinde giriş, geçiş ve çıkış noktalarını birlikte görmek istemesi bu nedenle yerindedir.

FHWA’nın arşivdeki HEC-11 yayını, gabion ve taş koruma uygulamalarında arka dolgu, filtre ve drenaj ilişkisine değinir. Eski bir teknik başvuru kaynağı olarak okunmalı; Türkiye’de geçerli güncel proje şartlarının veya sahaya özel tasarımın yerine kullanılmamalıdır. Kaynaktan çıkarılacak temel soru, suyun geçişi kadar zemin malzemesinin yerinde tutulmasının da değerlendirilip değerlendirilmediğidir. Belirli boru çapı, filtre kalınlığı veya eğim değeri ise bu genel yazıdan seçilmemeli, projenin verilerine göre tanımlanmalıdır.

Filtre, arka dolgu ve çıkış noktası birlikte tarif edilmeli

Bir teklif “geotekstil dahil” dediğinde ürünün yalnızca adı verilmiş olur. Nerede kullanılacağı, hangi zeminle temas edeceği, seçimin hangi özelliğe dayandığı ve uygulamada nasıl korunacağı açıklanmadan bu ifade yeterli değildir. Aynı şekilde “drenaj yapılacak” cümlesi, suyun güvenli çıkış noktasını göstermeyebilir. İşverenin talep etmesi gereken şey belirli bir malzemeyi gelişigüzel seçmek değil, malzeme kararını ve yerleşimini açıklayan proje belgesidir. Ürün değişikliği gerektiğinde eşdeğerliğin nasıl doğrulanacağı da satın alma aşamasında netleşirse sahada yalnızca stok durumuna göre karar verilmez.

Kontrol kayıtlarında görünmeden kapanan bölümlere özel yer ayrılabilir. Filtre yüzeyi, arka dolgu ile temas bölgesi ve çıkış bağlantıları tamamlandıktan sonra kolayca görülemeyebilir. Bu nedenle fotoğrafın ne zaman ve hangi konumda çekileceği önceden belirlenmelidir. Fotoğraf tek başına uygunluk belgesi değildir; kontrolü yapan kişinin kaydı ve ilgili çizimle anlam kazanır. Teslim dosyasında yalnızca duvarın ön yüzünü gösteren güzel fotoğraflar bulunması, su yönetiminin incelendiğini ispatlamaz. Sonraki bakım ekibinin çıkışları bulabilmesi için yerleri basit bir vaziyet planında işaretlenebilir.

Taş ve sepet seçimini görünüşe sıkıştırmamak

Taşın rengi ve yüzey düzeni peyzaj açısından önemlidir, ancak satın alma dosyasındaki tek kabul ölçütü olmamalıdır. Projede istenen malzeme özellikleri, sepet sistemiyle uyum ve tedarik edilen partinin tanımlanması ayrıca ele alınır. Numune üzerinden estetik beğeni alınması, teknik uygunluğun da onaylandığı anlamına gelmez. İşveren bu iki kararı ayrı kaydettiğinde daha sonra “numune kabul edilmişti” tartışması azalır. Tedarikçi değişirse görünüş benzer olsa bile yeni ürünün belgeleri değerlendirilmelidir. Belirli bir taş ocağı, marka veya kaplama için sahaya bakmadan genel üstünlük iddiası kurulamaz.

Sepet, bağlantı elemanları ve dolgu ayrı ürünler olarak sipariş edilse de uygulamada birlikte çalışır. Teknik sorumlu, seçilen sistemin üretici bilgilerini ve proje koşullarını karşılaştırmalıdır. İşveren açısından pratik kontrol sorusu şudur: Gelen malzemenin siparişte tanımlanan ürün olduğu nasıl anlaşılacak? Etiket, sevk belgesi, parti bilgisi ve kabul kaydı bu sorunun cevabını destekler. Hasarlı veya kimliği belirsiz ürünlerin ne yapılacağı da belirlenmelidir. Kafesin görünür biçimde bozulduğu bir durumda, sadece taş yerleşimini düzelterek konuyu kapatmak yerine ilgili teknik değerlendirmeyi istemek gerekir.

Üst kot kullanımı ve komşu işler tasarıma dahildir

Duvarın arkasındaki alan bir süre sonra depo, araç parkı veya yeni bir yapı için kullanılabilir. Bu değişiklik başlangıçta bilinmiyorsa bile planlanan kullanımların sorulması gerekir. Bir işletmede malzeme paletlerinin yerinin değiştirilmesi küçük bir operasyon kararı gibi görünürken duvar çevresinin yük koşullarını etkileyebilir. İşletme ve teknik ekip arasında bu tür değişikliklerin haberleşmesi için açık bir sorumluluk kurulmalıdır. Üst kotta nereye kadar araç yaklaşabileceği veya neyin depolanabileceği, internetten alınan genel mesafe önerileriyle değil ilgili proje sınırlarıyla açıklanmalıdır.

Yakındaki kazılar ve altyapı onarımları da bakım dosyasına işlenmelidir. Duvar tamamlandıktan sonra çevresinde yeni hendek açılması, su hattı kaçağı oluşması veya peyzaj kotunun değiştirilmesi yeniden değerlendirme gerektirebilir. Şev ve yamaç stabilizasyonu yazısındaki saha bütünlüğü yaklaşımı burada da yararlıdır: görünür yapı, çevresindeki zeminden ayrı ele alınamaz. Bu bağlantı gabion ile şev örtülemenin aynı çözüm olduğu anlamına gelmez. Hangi önlemin hangi problemi hedeflediği, proje açıklamasında farklı başlıklar altında gösterilmelidir.

Şantiye düzeni ve geçici su yönetimi

Bitmiş duvarın drenajı konuşulurken yapım sırasındaki su koşulları unutulabilir. Kazı açıkken yağmur beklenmesi, taş sevkiyatının alanı daraltması veya mevcut bir su yolunun geçici olarak kapanması iş programını etkileyebilir. İş planı, kalıcı düzen devreye girene kadar alanın nasıl yönetileceğini açıklamalıdır. Bu kararlar, işverenin mevcut tesis faaliyetleriyle de uyumlu olmalıdır. Malzeme kamyonlarının geçişi, yaya güzergâhı ve acil erişim birbirini kesiyorsa programın yalnızca duvar imalatına bakılarak hazırlanması yeterli olmaz. Günlük saha koordinasyonunda bu kesişmeler görünür tutulmalıdır.

Yamaçta hazırlık veya gevşek malzeme kontrolü gerekiyorsa bunun ayrı iş kapsamı olduğu açıklanır. Yamaç yüzeyi temizleme hizmetine ihtiyaç duyulması, herhangi bir kişinin duvar üstüne çıkarak taşları indirmesi anlamına gelmez; erişim ve çevre güvenliği ayrıca planlanır. Geçici depolama alanının da incelenmesi gerekir. Taş yığınlarının nereye bırakılacağı, saha içi taşımanın nasıl yapılacağı ve yağış nedeniyle çalışmaya ara verildiğinde kimin karar vereceği başlangıç toplantısında konuşulabilir. Bu toplantının çıktısı, sorumlusu belli birkaç uygulanabilir karardır.

İki teklifi aynı kapsam üzerinden karşılaştırmak

Gabion için tek bir metrekare veya metreküp bedeli, iki teklifin aynı işi içerdiğini göstermez. Birinde zemin araştırması, kazı, nakliye ve arka dolgu bulunurken diğerinde yalnızca sepet ile taş yer alabilir. Teklif karşılaştırmasında önce kalemlerin sınırları okunmalıdır. Ölçüm yöntemi, malzeme niteliği, saha erişimi, çıkan malzemenin yönetimi ve teslim belgeleri ortak bir listede karşılaştırılabilir. Belirsiz kalemlerin bedelini tahmin ederek toplam üretmek yerine sağlayıcılardan açıklama istenmesi daha sağlıklı bir satın alma zemini oluşturur. Beklenmeyen koşulların nasıl fiyatlandırılacağı da sözleşme görüşmesinde ele alınabilir.

Program karşılaştırması da aynı dikkati ister. Bir teklifin daha kısa süre vermesi, inceleme veya kabul aşamalarını içerip içermediği bilinmeden avantaj sayılmaz. Taş temini, çalışma saatleri, tesis kullanımı ve hava koşulları programın varsayımları arasında yer almalıdır. Kutup Grup hakkında doğrulanmış proje, fiyat veya süre sonucu bulunmayan bir yazıda bunlara ilişkin vaat vermek doğru olmaz. İletişim sayfası üzerinden ilk değerlendirme talep ederken alan fotoğrafları, yaklaşık güzergâh, beklenen işlev ve mevcut belgeler paylaşılabilir; kesin kapsam, bu verilerin incelenmesinden sonra görüşülmelidir.

Örnek kapsam notu: aynı duvar, iki farklı teklif

Varsayımsal bir işletme, servis yolunun yanındaki kot farkı için teklif istesin. İlk sağlayıcı sepet, taş ve montajı tek bedel altında sunsun. İkinci sağlayıcı aynı görünür duvarı tarif etsin, fakat buna kazıdan çıkan malzemenin taşınmasını ve projede tanımlanacak su çıkışının bağlantısını eklesin. Bu durumda fiyat farkını doğrudan malzeme kalitesine veya sağlayıcının pahalı çalışmasına bağlamak mümkün değildir. Önce iki kapsam ortak hale getirilmelidir. İşverenin hazırlayacağı karşılaştırma notu, teknik çözümü kendisi tasarlamadan hangi işin kimin sorumluluğunda kaldığını görünür kılar. Bu senaryo gerçek bir müşteri veya tamamlanmış proje örneği değildir.

Notun ilk satırında duvarın amaçlanan işlevi ve teklifin dayandığı çizim yer alabilir. Sonraki satırlarda dahil, hariç ve henüz belirlenmemiş işler ayrılır. Su çıkışının bağlanacağı yer belli değilse boşluk doldurulmaz; bu kararın hangi incelemeye bağlı olduğu yazılır. Yeni bir taş türü önerilirse sadece fiyat farkı değil belge ve kabul süreci de görüşülür. Son aşamada sağlayıcıların cevapları aynı tarihli dosyada toplanır. Böylece düşük görünen bir teklifin aslında başka bir tarafça yapılacak işleri dışarıda bırakıp bırakmadığı anlaşılır. Bu yöntem kesin maliyet üretmez; satın alma kararının dayandığı bilgiyi düzenler.

• İşin tanımı: tutulacak zemin, kullanım amacı ve teklif çiziminin revizyonu.
• Saha işleri: erişim, kazı, taşıma, geçici düzen ve mevcut tesisle koordinasyon.
• Su yönetimi: proje sorumlusu, filtre ve çıkış kapsamı, kapanmadan yapılacak kontroller.
• Belirsizlikler: eksik veri, tamamlayacak taraf ve karar verilmeden başlanamayacak iş.
• Teslim: uygulama kaydı, malzeme belgeleri, bakım bilgisi ve açık iş listesi.

Teslim dosyasında görünen ve kapanan işleri birlikte izlemek

Duvarın tamamlanması ile işin teslim edilmesi aynı an olmak zorunda değildir. Teslim öncesinde uygulanan güzergâh, varsa revizyonlar, kullanılan malzemeler, kontrol kayıtları ve açık kalan konular bir araya getirilir. Başlangıç çizimi ile uygulama arasında fark varsa son durum açıkça işaretlenmelidir. Daha sonraki bakım ekibi yalnızca ilk taslağı görürse çıkış noktasını yanlış yerde arayabilir veya değişen bir bölümü gözden kaçırabilir. İşveren, teslimi tek bir genel fotoğraf ve imza ile sınırlamak yerine hangi belgeyle hangi işin kapandığını takip edebilir.

Kabul görüşmesinde estetik beklenti, uygulama kontrolü ve mühendislik değerlendirmesi birbirine karıştırılmamalıdır. Ön yüzün düzgün bulunması, bütün sistemin teknik kabulünün yerine geçmez. Eksik bir kontrol varsa bunun kim tarafından ve ne zaman tamamlanacağı yazılır. İşletmeye verilen bakım notları da teslimin parçasıdır: incelenecek yerler, erişim sınırlamaları, bildirim kanalı ve değişiklik halinde aranacak sorumlu açık olmalıdır. Özel bir garanti varsa kapsamı ayrı belgede doğrulanır; genel bir blog yazısı garanti süresi veya bakım gerektirmeme taahhüdü oluşturmaz.

İlk yağıştan sonraki gözlemi işe yarar kayda dönüştürmek

İşletme ekibi için bakım, duvarın önünden geçerken genel bir bakış atmaktan daha düzenli olabilir. Projede belirlenen gözlem noktalarının konumu, ilk durum fotoğrafları ve sorumlu kişi aynı dosyada tutulabilir. Özellikle yağış sonrası yeni su çıkışı, belirgin taş kaybı, kafes hasarı, şekil değişikliği veya zeminde farklılık görülürse durum güvenli bir konumdan kaydedilip teknik sorumluya bildirilir. Tehlike şüphesinde inceleme yapmak için duvara yaklaşmak ya da üzerine çıkmak doğru bir gözlem yöntemi değildir. Alan kullanımına ilişkin karar, yetkili değerlendirmeyle verilir.

Kayıt dili de önemlidir. “Duvar bozuldu” yerine tarih, konum, görülen değişiklik ve varsa önceki fotoğraf belirtilirse değerlendirme daha kolay yapılır. Gözlemci, görmediği bir mekanizmayı kesin neden gibi yazmamalıdır. Kaya düşmesi risk analizi yazısı, çevrede başka yamaç tehlikeleri varsa onların ayrıca ele alınması gerektiğini hatırlatır. Gabionun bulunması, üst yamaçtan gelebilecek her hareketin kontrol edildiğini göstermez. İşletmenin sonraki adımı, teslim dosyasını saklamak ve saha kullanımındaki değişiklikleri bu dosyayla birlikte teknik sorumluya aktarmaktır.

Sıkça sorulan sorular

Kaynaklar ve ileri okuma

• Maccaferri — Mass Gravity Retaining Walls
• FHWA — HEC-11, arşiv teknik yayını: taş koruma, filtre ve gabion
